Quạt 12V, 24V hay 220V: chọn đúng điện áp cho tủ điện và thiết bị

Quạt tản nhiệt 12V là quạt hướng trục dùng nguồn một chiều 12V DC, nằm cùng họ với bản 24V DC và bản 220V AC cấp thẳng điện lưới. Ba mức điện áp này không thay thế tùy tiện cho nhau: chọn sai không chỉ làm quạt chạy yếu mà còn có thể gây quá áp, cháy cuộn dây. Bài này giúp bạn chọn đúng điện áp cho tủ điện và thiết bị, dựa trên dải sản phẩm quạt làm mát của danh mục quạt tủ điện Mean Well đang bán tại Đại Lý Mean Well.

Người đọc bài này thường là dân làm tủ điện, kỹ sư điện tử, xưởng LED hay người tích hợp tự động hóa: bạn đã có sẵn một mức nguồn trong tủ và cần biết chọn quạt theo mức đó, hay ngược lại chọn quạt rồi mới lo nguồn. Ba dòng quạt Mean Well tương ứng ba mức: CHACB cho 220V AC, CHA và CHT cho 12V hoặc 24V DC.

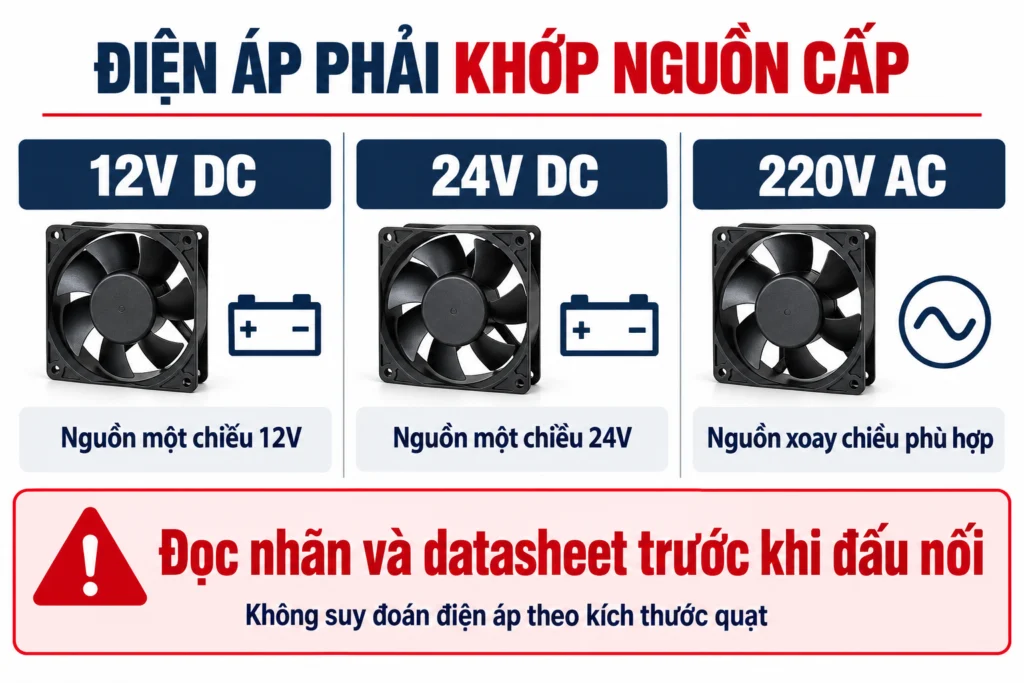

Quạt tản nhiệt 12V, 24V hay 220V khác nhau ở đâu?

Khác nhau ở nguồn cấp và dòng tiêu thụ. Quạt 12V và 24V là quạt DC brushless cần nguồn một chiều, điều tốc bằng PWM và chạy êm. Quạt 220V AC cắm thẳng điện lưới, không cần nguồn DC nhưng khó điều tốc và ồn hơn. Cùng công suất, điện áp càng cao thì dòng càng nhỏ.

Điểm mấu chốt là quan hệ giữa công suất, điện áp và dòng. Với cùng một lượng công suất, dòng tỉ lệ nghịch với điện áp, nên quạt 24V kéo dòng chỉ khoảng một nửa quạt 12V cùng công suất. Dòng nhỏ đồng nghĩa sụt áp trên dây cấp thấp hơn, đi dây dài trong tủ hay giữa các tủ ít bị hao áp. Đây là lý do các tủ công nghiệp lớn hay chuộng 24V.

Ba dòng DC 12V và 24V đều nằm trong danh mục quạt DC 12V và 24V, còn bản 220V xếp riêng ở danh mục quạt AC 220V để bạn lọc nhanh theo mức nguồn có sẵn.

Khi nào nên chọn quạt tản nhiệt 12V?

Chọn quạt tản nhiệt 12V khi thiết bị hoặc mạch đã có sẵn đường 12V DC, hoặc khi làm mát bo mạch, camera, máy in 3D, thiết bị điện tử nhỏ. 12V phổ biến, dễ kiếm nguồn, điều tốc PWM mượt và chạy êm. Dòng CHA cỡ 40mm như CHA4012BH-10B chỉ tiêu thụ 1.2W, rất nhẹ tải.

Quạt 12V mạnh về sự tiện lợi: hầu hết bo điều khiển, sạc và thiết bị điện tử tiêu dùng đều chạy 12V nên bạn không cần thêm nguồn riêng cho quạt. Nếu chưa có sẵn đường 12V, bạn ghép một bộ nguồn tổ ong 12V nhỏ là đủ; cách chọn dung lượng nguồn xem hướng dẫn chọn công suất nguồn tổ ong, và dải nguồn 12V có ở nguồn tổ ong Mean Well.

Nhược điểm của 12V là dòng lớn. Với quạt công suất cao, dòng có thể lên vài ampe, khiến dây cấp phải to hơn và sụt áp rõ nếu đi dây dài. Đó là lúc nên cân nhắc chuyển lên 24V.

Khi nào nên chọn quạt DC 24V?

Chọn quạt DC 24V khi làm mát tủ điện công nghiệp, hệ điều khiển đã chạy 24V, hoặc khi quạt đặt xa nguồn phải đi dây dài. Ở cùng công suất, quạt 24V kéo dòng chỉ khoảng một nửa quạt 12V nên sụt áp trên dây thấp hơn và dây cấp gọn hơn. Ví dụ CHA8024BL-38B công suất 17.28W chỉ tiêu thụ 0.72A.

Trong tủ tự động hóa, mức 24V DC gần như là chuẩn cho PLC, relay trung gian và cảm biến, nên đặt thêm quạt 24V giúp cả tủ dùng chung một nguồn DC, không phải kéo thêm đường 12V riêng. Quạt như CHT4024BV-W28F đạt công suất 20.16W với dòng 0.84A và áp tĩnh cao tới 129.81 mmH2O, hợp với tủ kín có lưới lọc bụi cản gió.

Ổ bi (ball bearing) trên các dòng CHT bền và chịu nhiệt tốt hơn ổ bạc (sleeve), lắp đứng cũng ổn định hơn. Nếu tủ đặt nơi nóng hoặc quạt chạy liên tục, ưu tiên bản ổ bi. Tuổi thọ danh nghĩa L10 của các quạt DC này đạt từ 50.000 đến 70.000 giờ theo điều kiện nhiệt độ công bố, thừa cho vận hành liên tục.

Khi nào nên chọn quạt tản nhiệt 220V AC?

Chọn quạt tản nhiệt 220V AC khi tủ điện chỉ có điện lưới và bạn muốn tránh phải lắp thêm bộ nguồn DC. Quạt AC cắm thẳng 220V, đấu nối đơn giản, hợp với tủ điện cỡ lớn cần quạt khung 120mm. Đổi lại, quạt AC khó điều tốc và thường ồn hơn bản DC cùng cỡ.

Dòng CHACB của Mean Well là quạt AC 120x120x38mm. Bản CHACB2H-E cấp 200-240V AC, công suất 35W, lưu lượng 160-169 CFM, độ ồn 54.9-55.8 dB-A và dùng ổ bi, tuổi thọ 20.000 giờ ở 25 độ C. Nếu cần chạy êm hơn, CHACB2L-A cùng cỡ chỉ 12.5W và độ ồn 27.9-32.9 dB-A, đánh đổi bằng lưu lượng thấp hơn.

Lưu ý quan trọng khi chọn quạt 220V: chỉ dùng biến thể CHACB2x (dải 200-240V AC) cho điện lưới Việt Nam. Biến thể CHACB1x là loại 100-120V AC, tức chuẩn 110V, cắm vào lưới 220V sẽ quá áp và hỏng. Kiểm tra kỹ hậu tố series trước khi lắp, đây là lỗi rất dễ mắc vì hai bản trông giống nhau.

Lưu ý an toàn: quạt CHACB1x (110V AC) và CHACB2x (220V AC) cùng khung 120mm, chỉ khác điện áp danh định. Cấp 220V vào bản 110V là quá áp gấp đôi, cháy ngay. Lưới Việt Nam luôn chọn CHACB2x.

Cấp sai điện áp cho quạt có sao không?

Có, và hậu quả nặng. Cấp quá áp (ví dụ cắm quạt 12V vào nguồn 24V) làm dòng qua cuộn dây tăng vọt, quạt quá nhiệt rồi cháy cách điện, thường hỏng vĩnh viễn chỉ sau ít phút. Cấp thiếu áp thì nhẹ hơn: quạt chạy yếu hoặc không khởi động, nhưng ít gây cháy.

Con số cụ thể cho thấy vì sao. Quạt 12V Mean Well có dải điện áp làm việc khoảng 6.0V đến 13.2V; quạt 24V làm việc trong khoảng 12.0V đến 26.4V. Cắm nguồn 24V vào quạt 12V nghĩa là đưa vào gần gấp đôi mức trần 13.2V, vượt xa dải cho phép, cuộn dây không chịu nổi. Ngược lại quạt 24V cắm vào 12V vẫn nằm ngay cận dưới dải nên chỉ chạy yếu chứ ít cháy.

Nếu tủ của bạn chỉ có sẵn nguồn 24V mà quạt cần dùng là loại 12V, đừng cắm thẳng. Hãy dùng một bộ hạ áp DC-DC buck 24V xuống 12V để đưa về đúng dải, hoặc đơn giản là chọn luôn quạt 24V cho đồng bộ với nguồn tủ. Cách sau gọn hơn vì bớt được một khâu chuyển đổi.

Quạt tản nhiệt 12V công suất lớn có thay được 24V không?

Không nên coi quạt tản nhiệt 12V công suất lớn là bản thay thế cho 24V. Chúng khác nhau ở điện áp danh định, không phải chỉ ở công suất. Quạt 12V công suất lớn vẫn kéo dòng rất cao, kéo theo dây to và sụt áp lớn, đúng những nhược điểm mà mức 24V sinh ra để tránh.

Ví dụ rõ nhất là CHT8012BX-W38C: quạt 12V này đạt công suất 39.60W, lưu lượng 114.02 CFM, tốc độ 15000 rpm, nhưng dòng danh định lên tới 3.30A và dòng đỉnh tới 4.29A. Đó là mức dòng rất lớn cho một quạt, buộc phải dùng dây cấp tiết diện lớn và nguồn 12V đủ khỏe. Cùng khoảng công suất, một quạt 24V chỉ cần dòng bằng khoảng một nửa.

Kết luận thực dụng: cần lưu lượng lớn mà tủ đã có nguồn 24V thì chọn thẳng quạt 24V, không cố ép quạt 12V công suất lớn. Chỉ chọn quạt tản nhiệt 12V công suất lớn khi hệ của bạn cố định ở 12V và bạn đã tính đủ tiết diện dây cho dòng cao.

Quạt Mean Well theo điện áp: chọn dòng nào?

Map nhanh để bạn khỏi tra nhầm: bản 220V AC là dòng CHACB (chỉ chọn CHACB2x cho lưới Việt Nam); bản 12V và 24V DC là dòng CHA và CHT. Trong mã DC, hai số sau tên dòng cho biết điện áp: 12 là 12V, 24 là 24V. Ví dụ CHA8024 là quạt khung 80mm 24V, CHT8012 là khung 80mm 12V.

Quy tắc chọn gọn theo nguồn sẵn có trong tủ:

• Có điện lưới, không có nguồn DC: chọn quạt AC CHACB2x 220V, cắm thẳng.
• Đã có nguồn 12V (mạch, thiết bị nhỏ): chọn quạt DC dòng CHA/CHT 12V.
• Tủ công nghiệp chạy 24V, đi dây dài: chọn quạt DC dòng CHA/CHT 24V.
• Chỉ có 24V nhưng buộc dùng quạt 12V: thêm bộ hạ áp DC-DC buck 24V xuống 12V.

Cả ba dòng đều là hàng nhập chính hãng qua Đại Lý Mean Well, có CO/CQ và kiểm tra số seri chống hàng giả. Nếu bạn còn phân vân chọn điện áp và công suất theo tải nhiệt của tủ, liên hệ Đại Lý Mean Well để kỹ thuật tư vấn chọn quạt và nguồn đi kèm miễn phí.

Kết luận

Chọn điện áp quạt trước hết là chọn theo nguồn sẵn có trong tủ, sau đó mới tính công suất và lưu lượng. Mức 12V tiện cho thiết bị và mạch nhỏ, 24V hợp tủ công nghiệp và dây dài nhờ dòng thấp, còn 220V AC gọn khi chỉ có điện lưới, miễn chọn đúng biến thể CHACB2x. Tuyệt đối không cấp quá áp cho quạt DC: nếu chỉ có 24V mà cần quạt 12V, hãy dùng bộ hạ áp DC-DC buck thay vì cắm thẳng.
