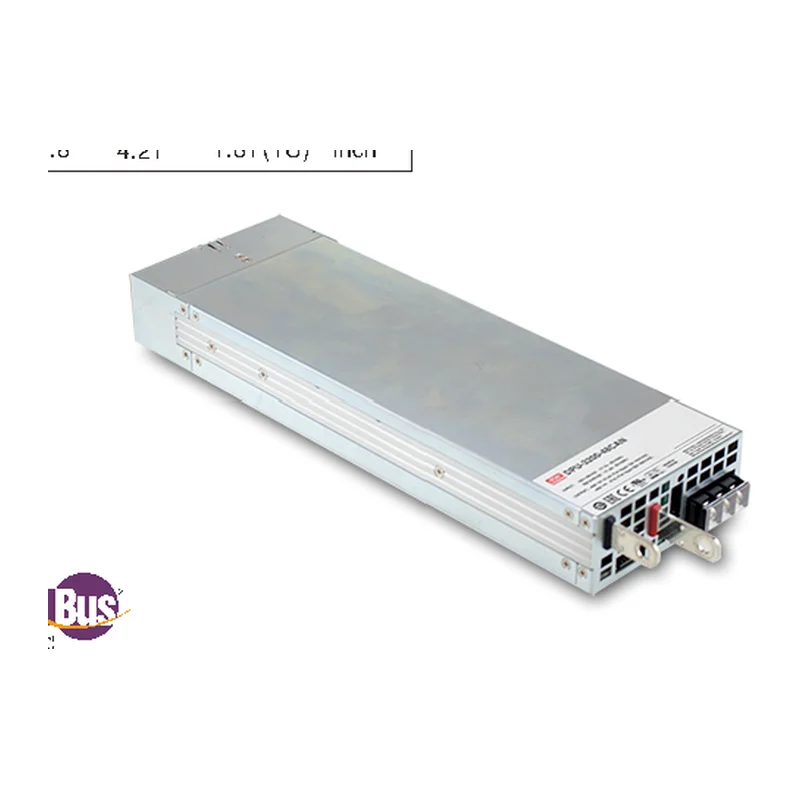

Nguồn Mean Well DPU-3200 dạng module 3200W, ra 24V hoặc 48V, cắm nóng nhờ OR-ing FET, ghép song song 5 bộ, điều khiển qua PMBus hoặc CANBus, hiệu suất đến 94.5%.
3192W, 3216W
Tính năng:
- Dạng module, cắm nóng nhờ OR-ing FET
- Ghép song song đến 5 bộ
- Bản PMBus hoặc CANBus
- Remote sense bù sụt áp 0.5V
- Đầu vào 90~264VAC hoặc 127~370VDC
- Kích thước 325.8×107×41mm, có quạt DC
- Bảo hành 5 năm
Hình | Sản phẩm |
|---|---|
 | Mã SP:DPU-3200-24 Điện áp đầu ra: 24V Dòng điện đầu ra: 133A Điện áp đầu vào: 90 ~ 264VAC / 127 ~ 370VDC Bảo hành: 1 năm |
| Mã SP:DPU-3200-48 Điện áp đầu ra: 48V Dòng điện đầu ra: 67A Điện áp đầu vào: 90 ~ 264VAC / 127 ~ 370VDC Bảo hành: 1 năm |
Tài liệu kỹ thuật DPU-3200-24DPU series là dòng nguồn module 3200W của Mean Well, thiết kế để lắp thành giàn nguồn nhiều bộ: thân dẹt 41mm, cắm nóng được, chia tải song song và giao tiếp số. Đại Lý Mean Well có 2 mã DPU-3200-24 và DPU-3200-48.
DPU-3200-24 và DPU-3200-48 khác nhau thế nào?
| Mã | Điện áp danh định | Dải chỉnh | Công suất | Hiệu suất |
|---|---|---|---|---|
| DPU-3200-24 | 24V | 23.5~30V | 3192W | 93.5% |
| DPU-3200-48 | 48V | 47.5~58.8V | 3216W | 94.5% |
Cắm nóng và song song trên DPU hoạt động thế nào?
Mỗi DPU có OR-ing FET ở ngõ ra, nên thay một bộ trong giàn mà không phải tắt cả hệ. Tối đa 5 bộ chạy song song. Bản PMBus hoặc CANBus nối với bộ điều khiển để đọc trạng thái, nhận cảnh báo và điều chỉnh nguồn. Remote sense bù được 0.5V sụt áp trên dây, xem bài remote sensing là gì.
So với các dòng lập trình khác xem trang nguồn lập trình. Cần tư vấn cấu hình giàn nguồn, liên hệ Đại Lý Mean Well.
