Bộ kích điện sin chuẩn Mean Well TN 1500W và 3000W có sẵn bộ sạc AC, đầu vào sạc tấm pin năng lượng mặt trời và bypass điện lưới 10ms, dùng ắc quy chì 12V, 24V, 48V, ra 110VAC hoặc 230VAC.
1500W~3000W
Tính năng:
- Sóng sin chuẩn, THD dưới 3%
- Tích hợp sạc ắc quy từ điện lưới và từ tấm pin năng lượng mặt trời
- Bypass điện lưới, thời gian chuyển 10ms
- Công suất xung đến 200%
- Chỉnh điện áp và tần số đầu ra
- Phủ lớp chống ẩm (conformal coating)
- Phần mềm giám sát trên máy tính, điều khiển từ xa IRC (mua riêng)
- Bảo hành 3 năm
Hình | Sản phẩm | Tài liệu | Báo giá | Công suất | Điện áp vào | Điện áp ra | Bảo hành |
|---|---|---|---|---|---|---|---|
 | Mã SP:TN-1500-112 | 1500W | Ắc quy 12V · 10.5 ~ 15VDC | 110VAC 60Hz | 1 năm | ||
| Mã SP:TN-1500-124 | 1500W | Ắc quy 24V · 21 ~ 30VDC | 110VAC 60Hz | 1 năm | ||
| Mã SP:TN-1500-148 | 1500W | Ắc quy 48V · 42 ~ 60VDC | 110VAC 60Hz | 1 năm | ||
| Mã SP:TN-1500-212 | 1500W | Ắc quy 12V · 10.5 ~ 15VDC | 230VAC 50/60Hz | 1 năm | ||
| Mã SP:TN-1500-224 | 1500W | Ắc quy 24V · 21 ~ 30VDC | 230VAC 50/60Hz | 1 năm | ||
| Mã SP:TN-1500-248 | 1500W | Ắc quy 48V · 42 ~ 60VDC | 230VAC 50/60Hz | 1 năm | ||
 | Mã SP:TN-3000-112 | 3000W | Ắc quy 12V · 10.5 ~ 15VDC | 110VAC 60Hz | 1 năm | ||
| Mã SP:TN-3000-124 | 3000W | Ắc quy 24V · 21 ~ 30VDC | 110VAC 60Hz | 1 năm | ||
| Mã SP:TN-3000-148 | 3000W | Ắc quy 48V · 42 ~ 60VDC | 110VAC 60Hz | 1 năm | ||
| Mã SP:TN-3000-212 | 3000W | Ắc quy 12V · 10.5 ~ 15VDC | 230VAC 50/60Hz | 1 năm | ||
| Mã SP:TN-3000-224 | 3000W | Ắc quy 24V · 21 ~ 30VDC | 230VAC 50/60Hz | 1 năm | ||
| Mã SP:TN-3000-248 | 3000W | Ắc quy 48V · 42 ~ 60VDC | 230VAC 50/60Hz | 1 năm |

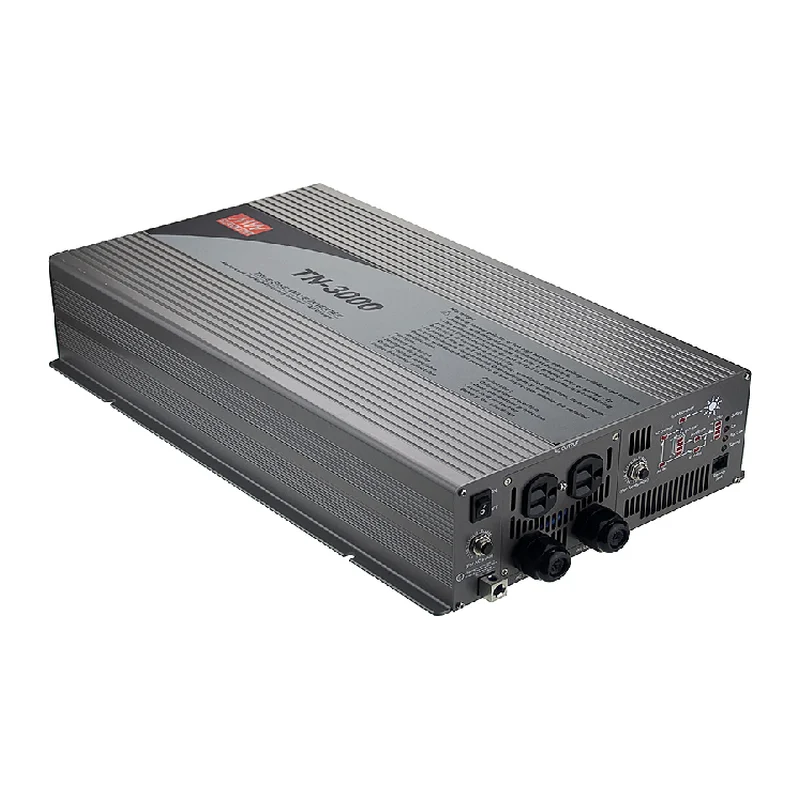

DatasheetTN series là dòng kích điện sin chuẩn có sạc tích hợp của Mean Well, gồm TN-1500 và TN-3000. Một máy TN gộp ba việc: đổi ắc quy ra điện xoay chiều sóng sin chuẩn, sạc ắc quy từ điện lưới và từ tấm pin năng lượng mặt trời, và chuyển tải sang điện lưới khi có điện (bypass, 10ms). Danh mục có 12 mã tại Đại Lý Mean Well, đủ bản 12V, 24V, 48V, ra 110VAC hoặc 230VAC.
TN sạc ắc quy được bao nhiêu?
| Thông số | Bản 12V | Bản 24V | Bản 48V |
|---|---|---|---|
| Dòng sạc AC, TN-1500 | 5.5A | 2.7A | 1.35A |
| Dòng sạc AC, TN-3000 | 25A | 12A | 6A |
| Điện áp hở mạch tấm pin tối đa | 25V | 45V | 75V |
| Hiệu suất inverter, TN-3000 | 88-89% | 90-91% | 91-92% |
Dòng sạc AC của TN-1500 nhỏ, phù hợp duy trì ắc quy hơn là nạp nhanh dàn ắc quy lớn. Dàn ắc quy dung lượng cao thì nên chọn TN-3000 hoặc thêm bộ sạc rời trong danh mục nguồn sạc Mean Well. Dòng sạc từ tấm pin của TN-1500 tối đa 30A. Tấm pin phải có điện áp hở mạch (Voc) không vượt mức tối đa của từng bản trong bảng trên.
Cần lưu ý gì khi lắp TN?
TN chỉ dùng ắc quy chì (hở hoặc kín khí) theo datasheet, không dùng cho pin lithium. Dải nhiệt độ làm việc là 0~+40℃ khi đầy tải và tới 60℃ ở 50% tải, hẹp hơn dòng NTS, nên đặt máy trong phòng hoặc tủ có thông gió. Điện áp ắc quy cho phép của TN-3000 là 10.5~15VDC, 21~30VDC và 42~60VDC cho bản 12V, 24V và 48V.
Mã hay dùng: TN-1500-224, TN-3000-224, TN-3000-248. Hệ chỉ cần sạc từ tấm pin, công suất nhỏ khoảng 500W thì xem ISI series. Các dòng khác có trong danh mục inverter sin chuẩn; cần tư vấn cấu hình trạm, liên hệ Đại Lý Mean Well.
