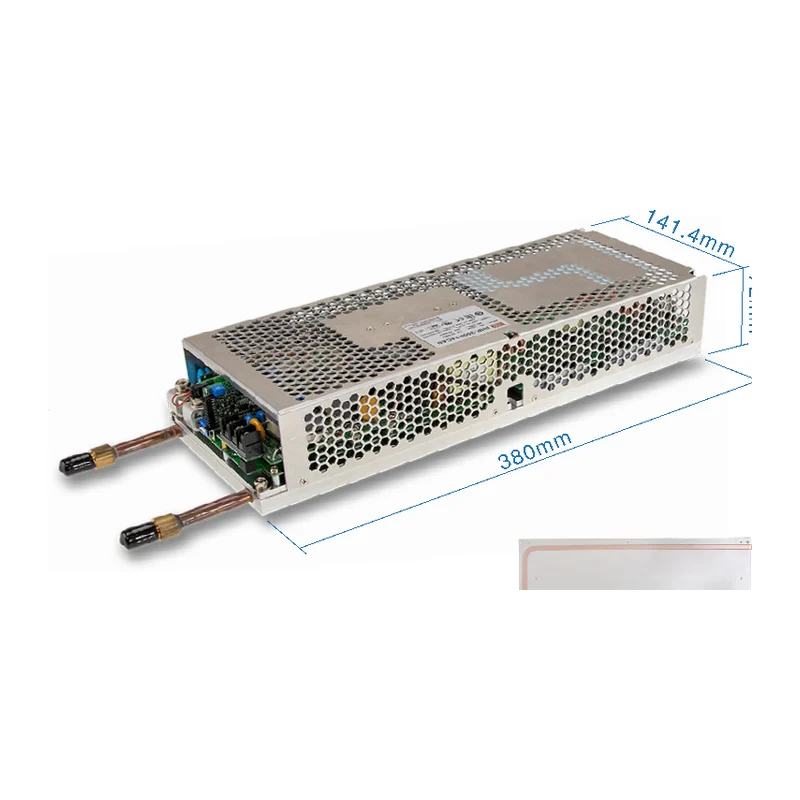

Nguồn Mean Well PHP-3500 3500W không quạt, tản nhiệt qua đế bằng tấm làm mát nước hoặc quạt thổi ngoài, ra 24V, 48V hoặc cao áp 115V~380V, PMBus hoặc CANBus, hiệu suất đến 96%.
3500W
Tính năng:
- Không quạt, tản nhiệt dẫn qua đế
- Làm mát bằng nước (tấm làm mát tùy chọn) hoặc quạt thổi ngoài
- Lập trình điện áp và dòng không đổi
- Giao tiếp PMBus hoặc CANBus
- Chia dòng song song đến 14000W (3+1)
- Đầu vào 90~264VAC hoặc 127~370VDC
- Bảo hành 5 năm
Hình | Sản phẩm |
|---|---|
 | Mã SP:PHP-3500-24 Điện áp đầu ra: 24V Dòng điện đầu ra: 145A Điện áp đầu vào: 90 ~ 264VAC / 127 ~ 370VDC Bảo hành: 1 năm |
| Mã SP:PHP-3500-48 Điện áp đầu ra: 48V Dòng điện đầu ra: 73A Điện áp đầu vào: 90 ~ 264VAC / 127 ~ 370VDC Bảo hành: 1 năm |
 | Mã SP:PHP-3500-115 Điện áp đầu ra: 115V Dòng điện đầu ra: 26.3A Điện áp đầu vào: 90 ~ 264VAC / 127 ~ 370VDC Bảo hành: 1 năm |
| Mã SP:PHP-3500-230 Điện áp đầu ra: 230V Dòng điện đầu ra: 16.1A Điện áp đầu vào: 90 ~ 264VAC / 127 ~ 370VDC Bảo hành: 1 năm |
| Mã SP:PHP-3500-380 Điện áp đầu ra: 380V Dòng điện đầu ra: 10.5A Điện áp đầu vào: 90 ~ 264VAC / 127 ~ 370VDC Bảo hành: 1 năm |
Tài liệu kỹ thuật PHP-3500-24PHP series là dòng nguồn 3500W không quạt của Mean Well: nhiệt được dẫn qua đế nhôm sang tấm làm mát nước hoặc luồng gió của quạt ngoài, nên thân nguồn kín, không hút bụi vào trong. Đại Lý Mean Well có 5 mã từ 24V đến 380V.
5 mã PHP-3500 khác nhau thế nào?
| Mã | Điện áp | Công suất hoặc dòng tối đa | Datasheet |
|---|---|---|---|
| PHP-3500-24 | 24V | 3480W, hiệu suất 95% | PHP-3500 |
| PHP-3500-48 | 48V (chỉnh 48~57.6V) | 3504W, hiệu suất 96% | PHP-3500 |
| PHP-3500-115 | 115V | 26.3A | PHP-3500-HV |
| PHP-3500-230 | 230V | 16.1A | PHP-3500-HV |
| PHP-3500-380 | 380V | 10.5A | PHP-3500-HV |
Làm mát PHP-3500 bằng nước hay bằng quạt?
Có hai cách lắp. Làm mát bằng nước: bắt nguồn lên tấm làm mát (Mean Well có tấm tùy chọn mã PGG1WHS-656), tổng chiều cao 72mm. Làm mát bằng gió: dùng quạt thổi ngoài qua đế, chiều cao 60mm. Cách nước hợp với tủ kín hoặc môi trường nhiều bụi, nơi quạt dễ tắc. Dải nhiệt độ làm việc của dòng là -30~+70℃.
PHP-3500 lập trình được điện áp và dòng không đổi qua PMBus hoặc CANBus, chia dòng song song đến 14000W (3+1). So với các dòng khác xem trang nguồn lập trình. Cần tư vấn cách lắp tản nhiệt, liên hệ Đại Lý Mean Well.
