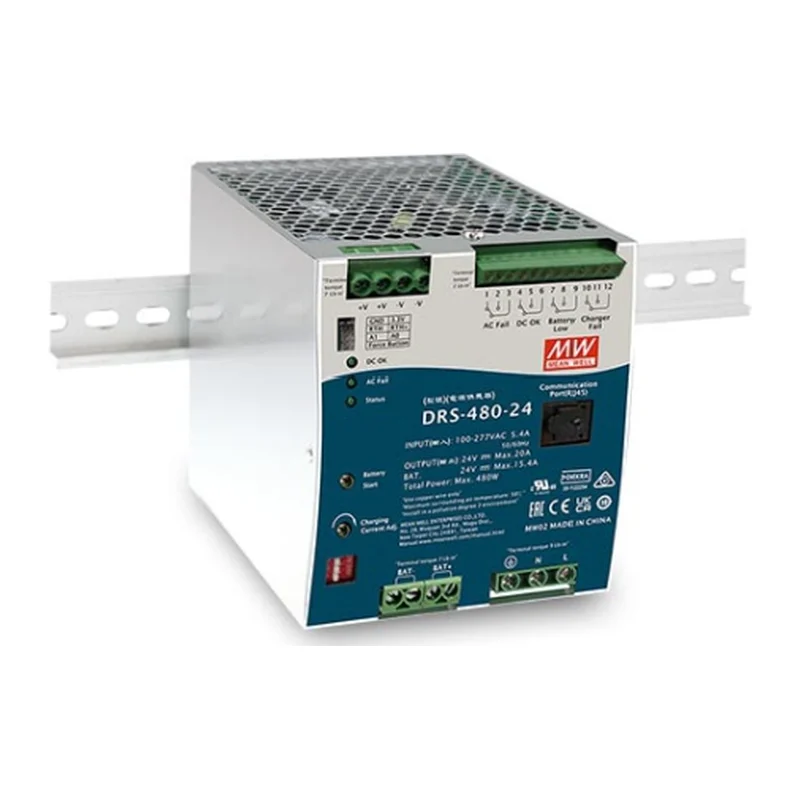

Bộ nguồn Mean Well DRS-240 và DRS-480 gắn ray DIN, gộp nguồn, UPS DC, sạc ắc quy và giám sát trạng thái trong một thiết bị, ra 12V, 24V, 36V hoặc 48V cho hệ thống an ninh, báo cháy.
240W, 480W
Tính năng:
- Gộp nguồn, UPS DC, sạc ắc quy và giám sát trạng thái
- Điện áp vào 90~305VAC (127~431VDC)
- Thiết kế báo động theo UL2524, NFPA1221, EN54-4, GB17945
- Relay Form C và LED báo AC Fail, Battery Low, Charger Fail, DC-OK
- MODBus tích hợp, CANBus ở bản -CAN
- Bù nhiệt ắc quy, khởi động được từ ắc quy
- Gắn ray DIN
Hình | Sản phẩm | Tài liệu | Báo giá | Công nghệ | Điện áp đầu ra | Dòng điện đầu ra | Điện đầu vào | Bảo hành |
|---|---|---|---|---|---|---|---|---|
 | Mã SP:DRS-240-12 | AC/DC sạc Loại output: CV | 12V | 15.4A | 90 ~ 305VAC / 127 ~ 431VDC | 1 năm | ||
| Mã SP:DRS-240-24 | AC/DC sạc Loại output: CV | 24V | 7.7A | 90 ~ 305VAC / 127 ~ 431VDC | 1 năm | ||
| Mã SP:DRS-240-36 | AC/DC sạc Loại output: CV | 36V | 5.1A | 90 ~ 305VAC / 127 ~ 431VDC | 1 năm | ||
| Mã SP:DRS-240-48 | AC/DC sạc Loại output: CV | 36V | 3.85A | 90 ~ 305VAC / 127 ~ 431VDC | 1 năm | ||
 | Mã SP:DRS-480-24 | AC/DC sạc Loại output: CV | 24V | 15.4A | 90 ~ 305VAC / 127 ~ 431VDC | 1 năm | ||
| Mã SP:DRS-480-36 | AC/DC sạc Loại output: CV | 36V | 10.2A | 90 ~ 305VAC / 127 ~ 431VDC | 1 năm | ||
| Mã SP:DRS-480-48 | AC/DC sạc Loại output: CV | 36V | 7.7A | 90 ~ 305VAC / 127 ~ 431VDC | 1 năm |
DatasheetDRS series là dòng nguồn an ninh “tất cả trong một” của Mean Well: một thiết bị ray DIN thay cho bộ nguồn, bộ sạc, mạch chuyển ắc quy và relay báo lỗi lắp rời. Đại Lý Mean Well có 7 mã DRS-240 và DRS-480 theo điện áp hệ ắc quy.
7 mã DRS khác nhau thế nào?
| Mã | Hệ ắc quy | Dòng sạc tối đa | Ắc quy khuyến nghị | Hiệu suất |
|---|---|---|---|---|
| DRS-240-12 | 12V | 15.4A | 20~200Ah | 90% |
| DRS-240-24 | 24V | 7.7A | 10~100Ah | 92% |
| DRS-240-36 | 36V | 5.1A | 6.6~66Ah | 92% |
| DRS-240-48 | 48V | 3.85A | 5~50Ah | 92% |
| DRS-480-24 | 24V | 15.4A | 20~200Ah | 92.5~93.5% |
| DRS-480-36 | 36V | 10.2A | 13~133Ah | 92.5~93.5% |
| DRS-480-48 | 48V | 7.7A | 10~100Ah | 92.5~93.5% |
DRS-480 cho dòng sạc gấp đôi DRS-240 ở cùng hệ 24V hoặc 48V, nên nạp lại bình lớn nhanh hơn. DRS-240 có thêm bản 12V. Ngõ tải của DRS-240 chịu được dòng gấp 2 lần định mức trong tối đa 4 phút và gấp 3 lần trong 4 giây, hữu ích với tải có dòng khởi động cao.
DRS báo trạng thái về hệ giám sát bằng cách nào?
Mỗi bộ có relay Form C (30Vdc/1A) và LED cho bốn trạng thái: mất điện lưới (AC Fail), ắc quy yếu (Battery Low), lỗi bộ sạc (Charger Fail) và nguồn ra bình thường (DC-OK). MODBus có sẵn; bản -CAN dùng CANBus và chỉnh được đường cong sạc bằng bộ lập trình SBP-001. Bộ sạc có bù nhiệt độ ắc quy, và DRS khởi động được từ ắc quy khi không có điện lưới.
Phân tích chi tiết hai dòng có ở bài DRS-240/480: bộ nguồn an ninh tất cả trong một; so với các dòng an ninh khác xem trang nguồn chuyên dụng. Cần chọn mã theo tải và ắc quy, liên hệ Đại Lý Mean Well.
